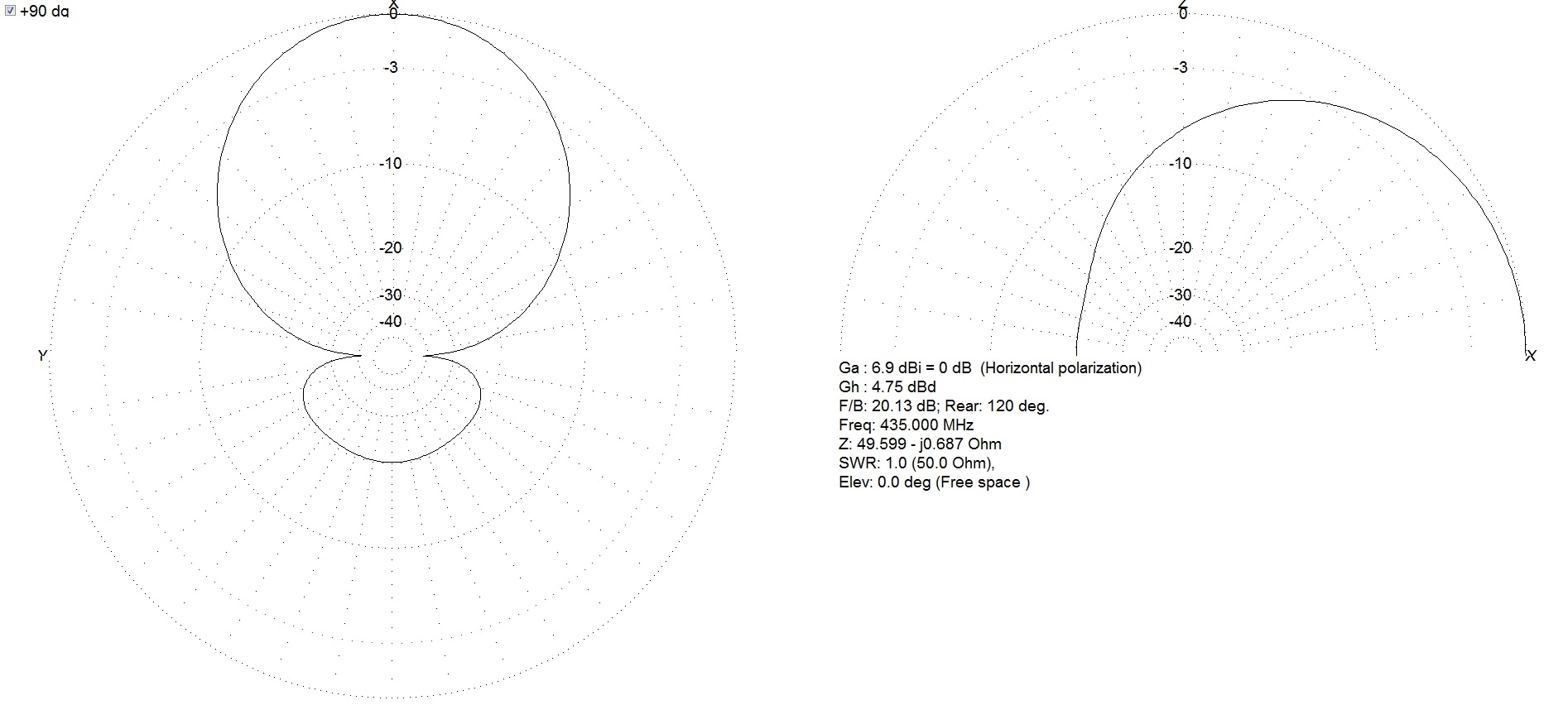

¶ Розрахункові параметри:
- Підсилення 4.75dBd
- F/B 20dB

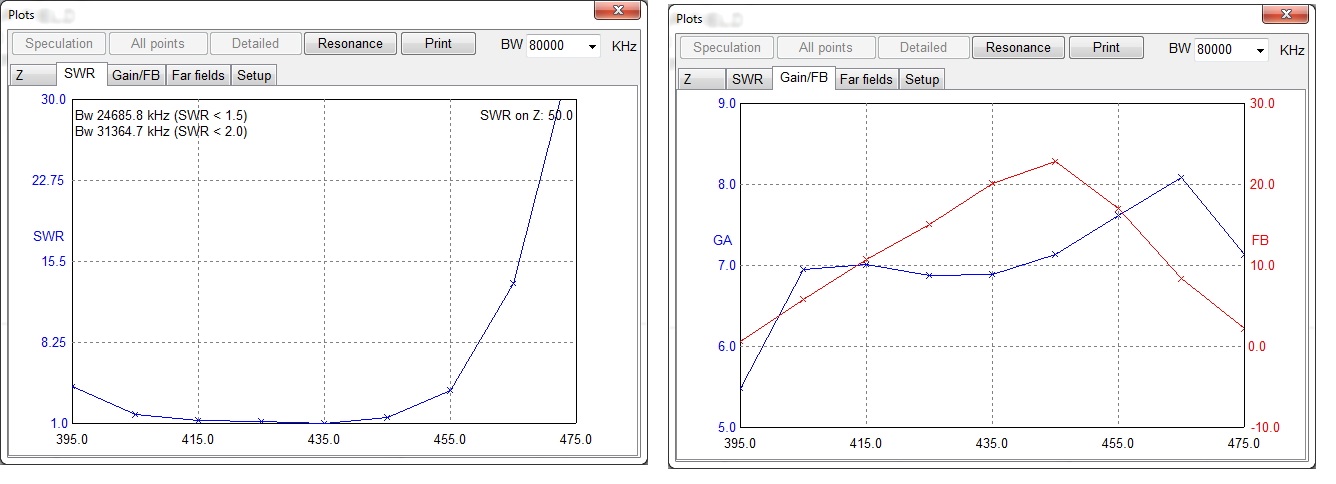

- Ширина смуги по КСХ<1.5 близько 25MHz
¶ Геометричні розміри:
- Рефлектор – 351мм
- Відстань до вібратора – 117мм
- Вібратор – 337мм
- Відстань до першого директора – 68мм
- Перший директор – 303мм
Файл проекту антени в MMANA-GAL - скачать
Елементи – мідний (бажано для вібратора, бо легше під’єднувати кабель, але не принципово) або алюмінієвий дріт діаметром 2мм. Відстань між елементами рахується між осями. Всі розміри критичні. Елементи мають бути рівними, перпендикулярними повздовжній осі антени та паралельні між собою. Розріз вібратора шириною приблизно в пів діаметра кабелю; розріз входить в сумарну довжину вібратора, тобто його довжина рахується з одного кінця по інший в зборі й не залежить від конкретної ширини розрізу. Симетрування обов’язкове будь-яким механічно доцільним способом. Антена збирається на будь-якому діелектричному стрижні, наприклад на сантехнічній ПВХ трубці або на дерев’яній рійці. Для металевого буму довжина елементів має бути перерахована. З урахуванням розмірів, міцність ПВХ труби є вичерпно достатня, в ПВХ трубу суто механічно елементи можна просто вплавити, сама ПВХ труба не боїться вологи, тому з точки зору конструювання це є один з наочних варіантів, як зробити легко, швидко, але більш ніж прийнятно за якістю. Бажано обирати найдешевшу, однорідну за будовою трубу, бо в ній не буде жодного армування, яке може вплинути на електричні параметри. Дерев’яну рейку треба фарбувати або покрити лаком. Кабель відводиться перпендикулярно до елементів або вбік на достатню відстань (щонайменше близько метра), або за рефлектор (мінімальні прийнятна відстань буде значно менша) й далі спрямовуються довільно.
